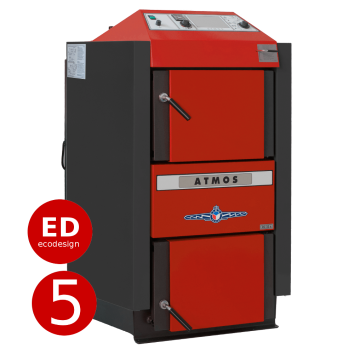

Kotao na drva Atmos S i GS – piroliza

Kotao na drva ATMOS modeli S i GS su konstruirani za spaljivanje drva na principu uplinavanja generatora korištenjem plinskog ventilatora (S) koji odvodi plinove izgaranja iz kotla ili dovodi zrak u bojler.

Tijelo kotla proizvodi se od čelika debljine 3 – 8 mm. Sastoji se od spremnika za gorivo ( komora za loženje), koji je na dnu opremljen cijevima otpornim na toplinu, uzdužnom rupom za izgaranje i prolazom dimnih plinova. Dio za izgaranje ispod spremnika za gorivo opremljen je keramičkim cijevima. Na stražnjem dijelu kotla nalazi se vertikalni kanal za izgaranje plina, koji je u gornjem dijelu opremljen ventilom za grijanje. Gornji dio kanala plina za izgaranje opremljen je odvodom za spajanje na dimnjak.

Prednosti kotlova na pirolizu ATMOS

– Mogućnost spaljivanja velikih komada drva
– Veliko ložište – dugo vrijeme gorenja
– Cijevni izmjenjivač topline
– Visoka učinkovitost 81%-91% – prethodno se zagrijava primarni i sekundarni zrak na visoku temperaturu
– Ekološko gorenje – klasa kotla 5 – ČSN EN 303-5, ECODESIGN 2015/1189
– Ventilator ispuha – čišćenje pepela bez prašine, kotlovnica bez dima
– Petlja za hlađenje koja štiti od pregrijavanja – bez opasnosti od kotla šteta
– Ventilator ispuha automatski se isključuje kada gorivo izgori – termostat dimnih plinova
– Lako uklanjanje pepela – veliki prostor za pepeo (prilikom gorenja drva potrebno čistiti jednom tjedno)
– Male veličine i male težine
– Visoka kvaliteta

Zaštita okoliša

Obrnuto izgaranje i keramička komora za sagorijevanje omogućuju savršeno sagorijevanje uz minimalne emisije onečišćujućih tvari. Kotlovi su u skladu sa zahtjevima za ekološki prihvatljivim proizvodima prema smjernici br. 13/2002 češkog Ministarstva okoliša. Udovoljavaju europskom standardu EN 303-5, a svi kotlovi u klasi 3, 4, 5, EKODESIGN 2015/1189.

INSTALACIJA

ATMOS kotlovi moraju biti instalirani preko Laddomata 22 ili termoregulacijskog ventila (troputni ventil s motornim pogonom) kako bi se postiglo održavanje minimalne temperature povratnog voda na 65°C . Temperatura vode koje izlazi iz kotla mora se stalno održavati na 80- 90 °C. Zadana konfiguracija svih kotlova uključuje krug hlađenja kako bi se spriječilo pregrijavanje kotla.

______________________________________________________________________________________________________________________________________

______________________________________________________________________________________________________________________________________

KOTLOVSKA REGULACIJA

Električno – mehanički – izlaz kotla kontrolira se regulacijskim zaklopkom zraka s regulatorom propuha, tip FR 124, koji automatski otvara ili zatvara sigurnosni ventil u skladu s namještenom izlaznom temperaturom vode (80 – 90 ° C). Pri postavljanju regulatora snage treba obratiti puno pažnje jer regulator ima i drugu važnu funkciju osim regulacije snage – također osigurava kotao od pregrijavanja. Termostat koji se nalazi na ploči kotla regulira ventilator ispuha prema postavljenoj temperaturi (75 – 85 ° C). Na upravljačkom termostatu treba postaviti temperaturu nižu za 5 ° C od  termostata za regulaciju podtlaka FR 124. Kotao radi čak i bez ventilatora ali sa smanjenom izlaznom snagom – grijanje ne prestaje čak i ako nema struje. Kotao bez ventilatora može isporučivati do 70% izlazne snage.

Komponente panela:
Glavni prekidač, sigurnosni termostat, termometar, radni termostat i termostat za izgaranje

Elektro-mehanička regulacija optimalno je rješenje za jednostavno upravljanje radom kotla (ventilatora).

Dizajn ploče sa standardnom regulacijom osnovni je dizajn za sve proizvedene kotlove.

Panel s regulacijom ATMOS ACD 01

Komponente panela:

Glavni prekidač, sigurnosni termostat, osigurač 6.3 A i elektronički regulator ACD 01

Regulacija kompenzirana vremenskim uvjetima opremljena je funkcijama za upravljanje radom kotla (ventilatora), crpkom u krugu kotla, dva kruga grijanja, zagrijavanjem kotlovske vode i upravljanjem solarnim grijanjem.
Dizajn ploče s ugrađenom elektroničkom regulacijom ACD 01 proizveden je kao varijanta za kotlove DC25S, DC32S, DC25GS

______________________________________________________________________________________________________________________________________

Svaki kotao na drva može biti opremljen na mjestu kupca pomoću ATMOS ACD 01 elektroničke regulacije za upravljanje cijelim sustavom grijanja,za upravljanje  po vanjskoj i sobnoj temperaturi. Ovim se regulacijom može upravljati i samim bojlerom, ventilatorom ,te mnogim drugim funkcijama.

TEHNIČKI PODATCI:
