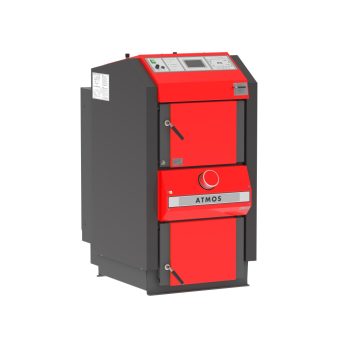

Kotao na drva ATMOS GD sa automatskom potpalom drva i automatikom ACD 04 – piroliza

Kotao na drva sa automatskom potpalom ATMOS GD. Kotlove Generator Dokogen karakterizira specijalna komora koja je s obje strane obložena specijalno oblikovanim keramičkim dijelovima, primarni dovod zraka iz donjeg dijela i keramička mlaznica, a u donjoj komori sferični keramički dijelovi. Stražnji dimni kanal opremljen je cjevastim izmjenjivačem topline.

Kotlovi su opremljeni ekvitermalnim upravljanjem ATMOS ACD 04 sa zaslonom osjetljivim na dodir, koji kontrolira ne samo rad automatskog paljenja i izgaranja goriva, već i rad cijelog sustava grijanja.

Automatsko paljenje na drva koristi se za planirano paljenje kotla, npr. prije dolaska kući u poslijepodnevnim satima ili prije dolaska u vikendicu. Paljenje goriva je vrlo brzo (cca 5 minuta) i omogućuje operateru kotla da dođe “na toplo”. Paljenje goriva može se postaviti i rasporediti za ACD 04 regulaciju prema vremenu (tjedni program), prema zahtjevima sustava grijanja ili prema temperaturi u spremniku.

Između gornjih i donjih vrata ugrađen je uređaj za automatsko paljenje drva ( komora sa užarenom spiralom). Za paljenje se koriste drveni peleti koji pune komoru za paljenje. Količina peleta odgovara veličini lopatice koja je dio isporuke kotla. Peleti se sami zapale u određenom trenutku pomoću električne žareće zavojnice (500W)

ACD 03/04 regulacija kontrolira funkcije kotla:

• ventilatora
  • • pumpe
    • temperaturu povratne vode kotla
    • dva miješajuća kruga grijanja
    • punjenje te pražnjenje akumulacijskog spremnika
    • upravljanje pumpom PTV

                              ATMOS ACD 04

Piroliza

Plinofikacija drva (obrnuto gorenje) s naknadnim izgaranjem drvnog plina u keramičkoj komori za izgaranje osigurava optimalno gorenje svih zapaljivih komponenti. Dovod zraka i izgaranje upravljaju se odsisnim ventilatorom. To omogućava brzo paljenje i dobro izgaranje kotla odmah nakon paljenja. Temperatura plamena je 1000 – 1250 ° C.

Inverzno izgaranje (uplinjavanje) i keramička komora za izgaranje omogućuju praktično potpuno izgaranje uz minimalne štetne emisije. Kotlovi udovoljavaju ograničenjima europskih propisa za ekološki prihvatljiv proizvod i spadaju u 5. klasu kotlovskih standarda ČSN EN 303-5. Ispunjavaju najzahtjevnije zahtjeve EU – ECODESIGN 2015/1189.

Prednosti kotlova na pirolizu ATMOS DOKOGEN

– Mogućnost spaljivanja velikih komada drva
– Veliko ložište – dugo vrijeme gorenja
– Cijevni izmjenjivač topline
– Visoka učinkovitost preko 90% – prethodno se zagrijava primarni i sekundarni zrak na visoku temperaturu
– Ekološko gorenje – klasa kotla 5 – ČSN EN 303-5, ECODESIGN 2015/1189
– Ventilator za odsis produkata gorenja od

– čišćenje pepela bez prašine, kotlovnica bez dima
– Petlja za hlađenje koja štiti od pregrijavanja – bez opasnosti od kotla šteta
– Ventilator odsisa automatski se isključuje kada gorivo izgori – termostat dimnih plinova
– Lako uklanjanje pepela – veliki prostor za pepeo (prilikom gorenja drva potrebno čistiti jednom tjedno)
– Male veličine i male težine
– Visoka kvaliteta

INSTALACIJA

ATMOS kotlovi moraju biti instalirani preko Laddomata 22 ili termoregulacijskog ventila (troputni ventil s motornim pogonom) kako bi se postiglo održavanje minimalne temperature povratnog voda na 65°C . Temperatura vode koje izlazi iz kotla mora se stalno održavati na 80- 90 °C. Zadana konfiguracija svih kotlova uključuje krug hlađenja kako bih se spriječilo pregrijavanje kotla.

Preporučujemo instalaciju kotla s akumulacijskim spremnicima.

MODELI DC XX GD SU NAMIJENJENI SAMO ZA SPAJANJE S AKUMULACIJSKIM SPREMNICIMA DOVOLJNOG KAPACITETA, A TO JE MIN. 55 LITARA PO 1 KW IZLAZNE SNAGE KOTLA.

KOTLOVSKA REGULACIJA

Električno – mehanički – izlaz kotla kontrolira se regulacijskim zaklopkom zraka s regulatorom propuha, tip FR 124, koji automatski otvara ili zatvara sigurnosni ventil u skladu s namještenom izlaznom temperaturom vode (80 – 90 ° C). Pri postavljanju regulatora snage treba obratiti puno pažnje jer regulator ima i drugu važnu funkciju osim regulacije snage – također osigurava kotao od pregrijavanja. Termostat koji se nalazi na ploči kotla regulira ventilator ispuha prema postavljenoj temperaturi (80 – 85 ° C). Na upravljačkom termostatu treba postaviti temperaturu nižu za 5 ° C od  termostata za regulaciju podtlaka FR 124.

Kotlovi su također opremljeni termostatom za ispušne plinove koji služi za isključivanje ispušnog ventilatora nakon izgaranja drva.

Kotao radi na smanjenom učinku čak i bez ventilatora – grijanje se ne gubi kada nestane električne energije. S do 70% svoje nazivne snage, bojler se može koristiti bez ventilatora (za kotlove DCxxGD ne preporučujemo rad kada je ispušni ventilator isključen).

TEHNIČKI PODATCI:
